| Malzeme: | HT250 | ad: | T-Yuvaları ile Taban Plakası Gri Dökme demir Hassas Tee-Oluklu Masa |
|---|---|---|---|
| tip: | İçi boş tip | Pürüzsüzlük: | 1 sınıf |
| boyut: | müşterilerin isteği olarak | yüzey: | el hurdası |
| Vurgulamak: | büyük yüzey plakası,demir açı plakaları |
||

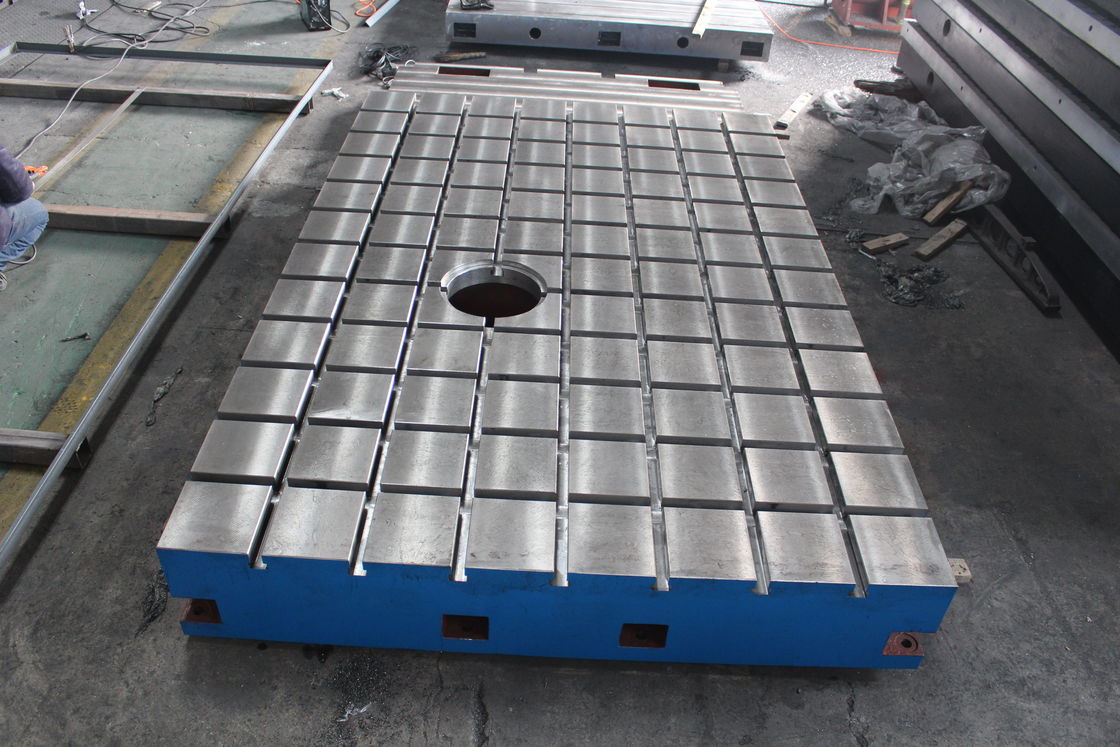

T Yuvalı Taban Plakası Gri Dökme demir Hassas T Yuvalı Masa
Dökme demir T oluklu yatak plakaları, eklenmiş çelik ile yüksek yoğunluklu özel dökme demirden üretilmiştir.Bu plakalar, çok çeşitli 'çalışma tutma' çözümlerine izin verir.Standart plakaların Brinell sertliği yakl.180 - 200 HB ve yakl.260 - 300 N / mm2.
T yuvası yatak plakaları, döküm malzeme içinde mümkün olan en az gerilimi garanti eden ve böylece plakanın optimum sertliğini ve stabilitesini sağlayan özel bir işlemle dökülür.Plakalar, müşterinin gereksinimlerine uyacak şekilde özel olarak tasarlanmıştır.Plakanın tasarımı, boyutları ve yük kapasitesi, tutulacak iş parçalarının boyutuna ve ağırlığına göre uyarlanabilir.
T şeklindeki güçlendirilmiş nervür alt yapısı, plakalara yüksek bir doğal sertlik kazandırır.Plakalar, kullanılan nervür sayısı ve yerleştirilme biçimleri aracılığıyla yükleme gereksinimlerine uyarlanabilir.Plakalardaki T yarıklarının boyutu, maruz kalacağı çekme ve sıkıştırma kuvvetleri tarafından belirlenir.
H 7'den H 12'ye kadar DIN 650'ye uygun tüm standart boyutlar 14, 18, 22, 28, 36 veya 42 üretilebilir.
Özel veya ara boyutlarda T-slotlar sağlanabilir.Standart plakalardaki T yuvaları arasındaki mesafe genellikle 150, 200, 250 veya 300 mm'dir.
Tek tek plakaların zemin plakaları oluşturmak için birleştirildiği yerlerde, boyutlar T-yarıklar arasındaki mesafenin alın bağlantısına olan mesafenin yarısı kadar olacak şekildedir.Bu, T yuvaları arasındaki mesafenin tüm yüzey boyunca sabit kalmasını sağlar.Yuvalar arasındaki mesafelerin yanı sıra kelepçeleme seçenekleri de gereksinimlerinize uyacak şekilde uyarlanabilir.
Müşteri spesifikasyonlarına bağlı olarak, plakalar yatay yuvalara, dişli, geçme veya işaretleme deliklerine veya açıklıklarına sahip olabilir.Sıfır noktalı yaylı sistemler de kurabiliriz.
Uygulamalarına bağlı olarak, plakalar yağ ve su geçirmez hale getirilebilir ve uygun bir damlama kanalı takılabilir.Hizalama elemanlarının seçimi, kurulum tipine ve plakalar üzerindeki yüke bağlıdır.
Hassas: Ulusal standartlara göre ölçüm muayene yönetmeliklerinin yürütülmesi,
sırasıyla 1,2,3, ince ciladır.
| Özellikler (mm) | Düzlük toleransı (um) | |||
| 1. derece | Derece2 | 3. Derece | Finihs uçağı | |
| 400x400 | 12 | 24 | ||
| 600x400 | 14 | 28 | ||
| 800x500 | 16 | 32 | 80 | |
| 900x600 | 16 | 32 | 80 | |
| 1000x750 | 18 | 36 | 90 | |
| 1000x1000 | 20 | 39 | 96 | |
| 1500x1000 | 25 | 48 | 120 | |
| 2000x1000 | 26 | 52 | 129 | |
| 2000x1500 | 56 | 140 | ||
| 2000x2000 | 60 | 152 | 230 | |
| 2500x1500 | 68 | 168 | 248 | |
| 3000x1000 | 174 | 248 | ||
| 3000x2000 | 184 | 275 | ||
| 3000x3000 | 210 | 300 | ||
| 4000x1000 | 210 | 300 | ||
| 4000x2000 | 219 | 310 | ||
| 4000x3000 | 240 | 360 | ||
| 5000x2000 | 255 | 375 | ||
| 5000x3000 | 287 | 420 | ||
| 6000x2000 | 293 | 430 | ||
| 6000x3000 | 308 | 460 | ||
| 8000x2000 | 370 | 520 | ||
| 8000x3000 | 382 | 570 | ||
Kullanım için Nocie
1: Yerel içbükey taşlamadan kaçınmak için düz levhanın en iyi tekdüze kullanımı.
2: Plakayı temiz tutun, demir hurdası, kum ...
3: İş parçalarını plakaya nazikçe koyun, düz yüzeyin çarpmasını önleyin, plaka yüzeyi iş parçasına veya diğer nesnelere çarptığında, darbeyi ve dışbükey parçayı hemen onarın.
4: Yüzey plakasında herhangi bir çekiç çalışması yapmayın.
5: Kullandıktan sonra temizlenmelidir.Uzun süre kullanımda korozyonu önlemek için pas önleyici yağ ile kaplanmamalıdır.
