Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
tip: | Çekme Zinciri | Malzeme: | plastik |
---|---|---|---|
kip: | 15-20 | Uygulama: | CNC Takım Tezgahları |
özellik: | Aşınma direnci | Sıcaklık aralığı: | 40C-130C |
Vurgulamak: | çekme zinciri kablo taşıyıcı,tel çekme zinciri |

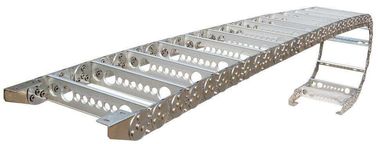

TL açık tip Paslanmaz Çelik Alüminyum Kablo Zincir.Çelik Alüminyum Kablo Zincirinin ana gövdesi zincir plakası, destek sacı ve mil piminden oluşur.Zincir plakasıgalvanizli, yeni görünümü ve makul yapısı ile.Varüç tip destek plakasıIntegral Type, Split Type ve Frame Type dahil.Destek plakası Alüminyum Alaşımdan yapılmıştır veayırıcı -den yapılmıştır Naylon.Beyaz ve siyah seçenekleri var.Bu ürünün sağlamlığı iyidir, deforme olmaz ve kurulumu kolaydır.Ürünün aşınma direncini artırmak için aşınmaya dayanıklı malzemeler kullanır ve daha esnekbükülme içinde.Görünüm mükemmeldir ve bu, takım tezgahı ekipmanının genel sanatsal görünümünü büyük ölçüde geliştirebilir.
Malzeme ve Performans
Malzeme: Paslanmaz çelik,çelik, iyi tokluk ve aşınma direnci
Çalışma Ömrü: Normal kullanımda 5 milyona kadar ileri geri hareket.
Zincir Seçimini Sürükle
Yüksek: Yerleşik kabloyu, boruyu, trakeayı ve kanal maksimum yüksekliğini, çekme zincirinin yüksekliği kalan alanın en az% 10'unu seçin.
Geniş: Yerleşik kabloyu, boruyu, trakeayı, referans için dış çapının toplamını, çekme zincirinin genişliğini kalan alanın en az% 10'unu seçin.
Sürükle Zinciri Boyutu
Çelik Kablo Çekme Zinciri Parametre Tablosu | ||||||
Tür | 45 TL | 50 TL | 65 TL | 75 TL | 80 TL | 95 TL |
Adım (mm) | 45 | 50 | 65 | 75 | 80 | 95 |
Eğilme Radüsü (mm) |
R50 | R50 |
R75 / R90 / R115 / R125 / R145 / R185
|
R75 / R90 / R115 / R125 / R145 / R185 R200 / R250 / R300 |
R100 / R115 / R125 / R145 / R185 / R200 / R250 / R300 |
R115 / R125 / R145 / R185 / R200 / R250 / R300 / R400 |
Dış Yükseklik (mm) |
30 | 35 | 44 | 50 | 55 | 70 |
Maxium ve Minimum Dış Genişlik (mm) |
1, Minimum destek genişliği 50; 2, TL45 / 50/65/75/80 masximum destek sahanın 4 katından fazla değildir; 3, TL95 maksimum destek, sahanın altı katından fazla değil |
|||||
Destek Plakası Tipi | Seçilecek üç plaka tipimiz var, I. integral tip; II, ayrı Tip;III, Çerçeve Türü | |||||
Destek plakası Maksimum Açıklık (mm)
|
15 | 35 | 35 | 35 | 35 | 55 |
Mal siparişi vermek için işaretler:
